Bộ lọc điều hòa Active Active Rack Active Rack Active
Khám phá bộ lọc hài hòa hoạt động giá đỡ một pha chất lượng cao, được thiết kế để tối ưu hóa hiệu suất năng lượng với các lợi ích tiết kiệm năng lượng. Giải pháp sáng tạo này từ GEYA đảm bảo cả hiệu quả và độ tin cậy. Mua sắm ngay bây giờ và tăng cường hệ thống của bạn!
Bộ lọc điều hòa hoạt động giá treo một pha (AHF) cung cấp giảm thiểu điều hòa chính xác cho các hệ thống năng lượng một pha 220V. Sử dụng lõi điều khiển kỹ thuật số DSP+CPLD và các thuật toán lọc nâng cao, AHF được gắn trên giá đỡ hiệu quả này có hiệu quả các dòng sóng hài cho đến thứ tự thứ 50. Thiết kế mô -đun của nó cho phép cấu hình linh hoạt và bảo trì đơn giản hóa. Công suất hiện tại được xếp hạng 25A và kích thước 220mm x 330mm x 160mm (DWH) nhỏ gọn làm cho nó lý tưởng cho việc tích hợp giá trong các ứng dụng khác nhau. Làm mát không khí cưỡng bức đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện đòi hỏi. Bộ lọc hài hòa hoạt động giá đỡ một pha này đảm bảo chất lượng và độ ổn định năng lượng cho thiết bị nhạy cảm.
Mô tả mô hình:
| Gy | Ahf | 0.22 | 25A | / | 2L | R |
| Mã doanh nghiệp | Bộ lọc điều hòa hoạt động | Mức điện áp 0,22: 220v |
Công suất định mức （KVAR） 25A | 2L: một pha | R: Giá treo |
Đặc trưng:
● Sử dụng DSP+CPLD Tất cả lõi điều khiển kỹ thuật số, công nghệ cấu trúc liên kết ba cấp, thuật toán phát hiện điều hòa nâng cao và chiến lược kiểm soát PWM để đạt được sự bù chính xác của dòng điện hài.
● Áp dụng thiết kế mô -đun, tạo điều kiện kết nối song song của nhiều mô -đun, chiếm ít không gian và dễ bảo trì.
● Thiết kế kết cấu của các ống dẫn khí độc lập và kho độc lập đảm bảo hoạt động ổn định của thiết bị.
● Nó có thể lọc sóng hài trong một loạt các sóng hài, từ 2 đến 50 sóng hài và giải quyết vấn đề mất cân bằng ba pha cùng một lúc.
● Tốc độ lọc hài hòa cao. Nếu công suất cho phép, tốc độ lọc dòng sóng hài có thể lên tới 95%. Đặt đầu ra giới hạn hiện tại 100% để đảm bảo hoạt động ổn định lâu dài của thiết bị.
Ứng dụng:
Các bộ lọc hài hòa hoạt động của giá đỡ một pha rất quan trọng để duy trì năng lượng sạch trong một loạt các môi trường:
● Trung tâm dữ liệu và phòng máy chủ:Bảo vệ thiết bị CNTT nhạy cảm khỏi biến dạng điều hòa, đảm bảo tính toàn vẹn dữ liệu và thời gian hoạt động của hệ thống.
● Các cơ sở y tế:Cung cấp năng lượng ổn định cho các thiết bị y tế quan trọng hoạt động trên các nguồn cung cấp 220V một pha, tăng cường an toàn cho bệnh nhân.
● Thiết bị viễn thông:Giảm thiểu sự can thiệp hài hòa trong các hệ thống viễn thông, đảm bảo giao tiếp rõ ràng và đáng tin cậy.
● Hệ thống kiểm soát công nghiệp:Cải thiện hiệu suất và độ tin cậy của các hệ thống kiểm soát công nghiệp chạy bằng một pha bằng cách giảm biến dạng điều hòa.
Các bộ lọc hài hòa hoạt động của giá đỡ một pha cung cấp các giải pháp giảm thiểu điều hòa hiệu quả và tiết kiệm không gian cho các ứng dụng một pha nhạy cảm.
Thông số kỹ thuật:
| Sê -ri 220V | Sê -ri 380V | Sê -ri 500V | Sê -ri 690V | ||
| Độ cao | <2000m, trên 2000m, Derate theo GB/T3859.2 | ||||
| Nhiệt độ môi trường | -20+50 | ||||
| Độ ẩm tương đối | ≤90%, không có sự ngưng tụ trên bề mặt khi nhiệt độ tối thiểu hàng tháng là 25 ℃ | ||||
| Mức độ ô nhiễm | Cấp III dưới đây | ||||
| Điện áp hoạt động | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Tần suất làm việc | 50Hz ± 5% | ||||
| Bồi thường hiện tại | 25A | 25/50/75/100/150A | 100a | 100a | |
| Cấu trúc lưới | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Số lượng đơn vị kết nối song song | Ulimited | ||||
| Hiệu suất máy tổng thể | ≥97% | ||||
| Cấu trúc lưới | 32kHz | 16kHz | 12,8khz | 12,8khz | |
| Phạm vi bồi thường | 2 ～ 50 lần, tỷ lệ bồi thường đơn được điều chỉnh | ||||
| Lựa chọn chức năng | Công suất phản ứng | Sức mạnh phản ứng, công suất phản ứng + không đối xứng | |||
| Công suất phản ứng Tỷ lệ bồi thường | ≥95% | > 92% | |||
| Lọc trung tính khả năng | Khả năng lọc đường trung tính gấp 3 lần khả năng lọc pha | ||||
| Thời gian phản hồi đầy đủ | ＜ 10ms | 40ms | 40ms | 40ms | |
| Tiếng ồn | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Phương pháp kiểm soát | Giao diện 2 chiều rs485 (hỗ trợ GPRS/WiFi) | ||||
| Sự bảo vệ | Quá tải, phần mềm/phần cứng quá dòng, quá điện áp và quá điện áp, mất điện, quá nhiệt, bảo vệ bất thường tần số, v.v. | Quá tải, phần mềm/phần cứng quá dòng, quá điện áp và điện áp, mất cân bằng điện áp lưới, mất điện, quá nhiệt, bất thường tần số, bảo vệ ngắn mạch, v.v. | |||
| Phương pháp cài đặt | Giá đỡ/treo tường | Giá đỡ | |||
| Dòng đến | Quay trở lại （loại giá） 、 trên （gắn trên tường） | Trở lại dòng đến | |||
| Cấp độ bảo vệ | IP20 | ||||
Mô hình & Đặc điểm kỹ thuật:
| Mô hình | ||||
|---|---|---|---|---|

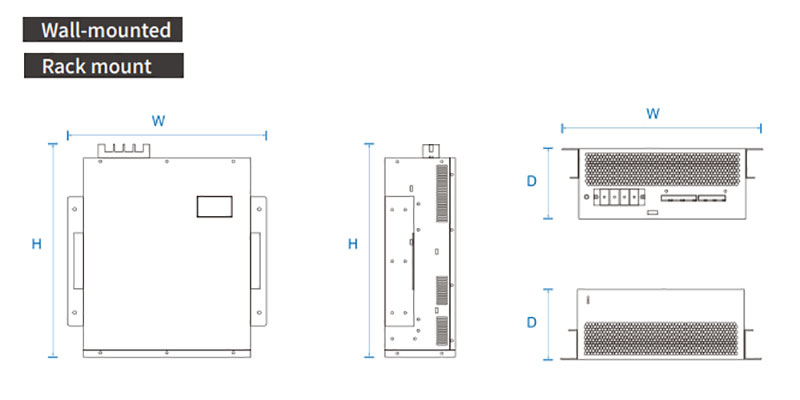

| Số mô hình | Dòng điện được xếp hạng (a) | Điện áp hệ thống (V) | Kích thước (D*W*H) | Phương pháp làm mát |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Làm mát không khí cưỡng bức |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0,69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
