Bộ lọc điều hòa ba pha ba pha
Nhận một mức giá tuyệt vời trên bộ lọc hài hòa hoạt động giá ba pha ba pha, được thiết kế cho hiệu suất cao và hiệu quả năng lượng. GEYA cung cấp giải pháp hiệu quả về chi phí của Trung Quốc để cải thiện chất lượng năng lượng, lý tưởng cho các ứng dụng khác nhau. Liên hệ với chúng tôi để biết thêm chi tiết và để đảm bảo thỏa thuận tốt nhất!
Bộ lọc hài hòa hoạt động giá ba pha ba pha (AHF) cung cấp Giảm thiểu điều hòa nâng cao cho các hệ thống năng lượng ba pha. Sử dụng a Lõi điều khiển kỹ thuật số DSP+CPLD và thuật toán tinh vi, cái này AHF gắn trên giá trị trung lập một cách hiệu quả dòng sóng hài cho đến thứ 50 đặt hàng. Thiết kế mô -đun đảm bảo khả năng mở rộng và dễ bảo trì. Có sẵn Trong các xếp hạng hiện tại khác nhau (25a đến 150a) và mức điện áp (220V đến 690V), AHF cung cấp các tùy chọn cấu hình linh hoạt. Làm mát không khí cưỡng bức đảm bảo hoạt động đáng tin cậy. Giá treo ba pha ba pha này hoạt động Bộ lọc điều hòa tăng cường chất lượng công suất và sự ổn định của hệ thống.
Mô tả mô hình:
| Gy | Ahf | 0.4 | 50A | / | 3L | R |
| Mã doanh nghiệp | Bộ lọc điều hòa hoạt động | Mức điện áp 0,22: 220v 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Công suất định mức （KVAR） 25/50/75/100/150A | 3L: ba pha ba dây | R: Giá treo |
Đặc trưng:
● Sử dụng DSP+CPLD Tất cả lõi điều khiển kỹ thuật số, công nghệ cấu trúc liên kết ba cấp,
Thuật toán phát hiện điều hòa nâng cao và chiến lược kiểm soát PWM để đạt được
Bồi thường chính xác của dòng điện hài.
● Áp dụng thiết kế mô -đun, tạo điều kiện kết nối song song của nhiều
Các mô -đun, chiếm ít không gian và dễ bảo trì.
● Thiết kế cấu trúc của các ống dẫn khí độc lập và kho độc lập
Đảm bảo hoạt động ổn định của thiết bị.
● Nó có thể lọc hài hòa trong một loạt các sóng hài, từ 2 đến 50
hài hòa, và giải quyết vấn đề mất cân bằng ba pha cùng một lúc.
● Tốc độ lọc hài hòa cao. Nếu công suất cho phép, điều hòa
Tốc độ lọc hiện tại có thể cao tới 95%. Đặt giới hạn hiện tại 100%
đầu ra để đảm bảo hoạt động ổn định lâu dài của thiết bị.
Ứng dụng:
Bộ lọc hài hòa hoạt động giá ba pha ba pha là rất cần thiết cho Đảm bảo sức mạnh sạch sẽ trên các lĩnh vực khác nhau:
● Tự động hóa công nghiệp:Nâng cao hiệu suất và
Tuổi thọ của thiết bị ba pha bằng cách giảm biến dạng điều hòa.
● Hệ thống năng lượng tái tạo:Tích hợp năng lượng tái tạo
Nguồn liền mạch vào lưới bằng cách giảm thiểu dòng sóng hài.
● Ngành dầu khí:Cung cấp sức mạnh ổn định cho quan trọng
Hoạt động trong môi trường khắc nghiệt, cải thiện hiệu quả và an toàn.
● Nhà máy sản xuất:Giảm thiểu nhiễu hài hòa vào
Các quy trình sản xuất phức tạp, đảm bảo chất lượng sản phẩm nhất quán.
Bộ lọc hài hòa hoạt động giá ba pha ba pha cung cấp mạnh mẽ và Giải pháp giảm thiểu điều hòa có thể thích ứng để yêu cầu ba pha ứng dụng.
Thông số kỹ thuật:
| Sê -ri 220V | Sê -ri 380V | Sê -ri 500V | Sê -ri 690V | ||
| Độ cao | <2000m, trên 2000m, Derate theo GB/T3859.2 | ||||
| Nhiệt độ môi trường | -20+50 | ||||
| Độ ẩm tương đối | ≤90%, không có sự ngưng tụ trên bề mặt khi hàng tháng nhiệt độ tối thiểu là 25 ℃ | ||||
| Mức độ ô nhiễm | Cấp III dưới đây | ||||
| Điện áp hoạt động | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Tần suất làm việc | 50Hz ± 5% | ||||
| Bồi thường hiện tại | 25A | 25/50/75/100/150A | 100a | 100a | |
| Cấu trúc lưới | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Số lượng đơn vị kết nối song song |
Ulimited | ||||
| Hiệu suất máy tổng thể | ≥97% | ||||
| Cấu trúc lưới | 32kHz | 16kHz | 12,8khz | 12,8khz | |
| Phạm vi bồi thường | 2 ～ 50 lần, tỷ lệ bồi thường đơn được điều chỉnh | ||||
| Lựa chọn chức năng | Công suất phản ứng | Sức mạnh phản ứng, công suất phản ứng + không đối xứng | |||
| Công suất phản ứng Tỷ lệ bồi thường |
≥95% | > 92% | |||
| Lọc trung tính khả năng |
Khả năng lọc đường trung tính gấp 3 lần pha khả năng lọc | ||||
| Thời gian phản hồi đầy đủ | ＜ 10ms | 40ms | 40ms | 40ms | |
| Tiếng ồn | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Phương pháp kiểm soát | Giao diện 2 chiều rs485 (hỗ trợ GPRS/WiFi) | ||||
| Sự bảo vệ | Quá tải, phần mềm/phần cứng quá dòng, điện áp quá điện và quá điện áp, mất điện, tần số, tần số Bảo vệ bất thường, v.v. | Quá tải, phần mềm/phần cứng quá dòng, điện áp quá điện và quá điện áp, mất cân bằng điện áp lưới, mất điện, vượt quá nhiệt độ, bất thường tần số, ngắn mạch bảo vệ, v.v. | |||
| Phương pháp cài đặt | Giá đỡ/treo tường | Giá đỡ | |||
| Dòng đến | Quay trở lại （loại giá） 、 trên （gắn trên tường） | Trở lại dòng đến | |||
| Cấp độ bảo vệ | IP20 | ||||

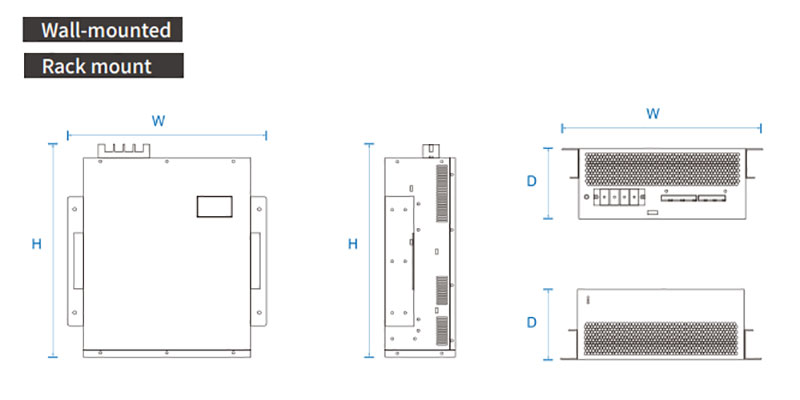

Mô hình & Đặc điểm kỹ thuật:
| Mô hình | ||||
|---|---|---|---|---|
| Số mô hình | Dòng điện được xếp hạng (a) | Điện áp hệ thống (V) | Kích thước (D*W*H) | Phương pháp làm mát |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Làm mát không khí cưỡng bức |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0,69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
